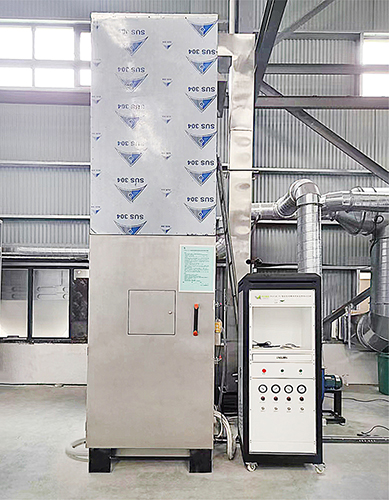

现场 图

一、适用范围：
1.1 适用于判定评价垂直安装的成束电线电缆或光缆在规定条件下的抑制火焰垂直蔓延的能力。
二、符合标准：
2.1符合GB/T18380.31-2008、IEC60332-3-10-2000《电缆和光缆在火焰条件下的燃烧试验第31部分：垂直安装的成束电线电缆火焰垂直蔓延试验报告试验装置》；
2.2符合GB/T18380.32-2008/IEC60332-3-21：2000《电缆和光缆在火焰条件下的燃烧试验第32部分：垂直安装的成束电线电缆火焰垂直蔓延试验 A F/R类》；
2.3符合GB/T18380.33-2008/IEC60332-3-22：2000《电缆和光缆在火焰条件下的燃烧试验第33部分：垂直安装的成束电线电缆火焰垂直蔓延试验 A 类》；
2.4符合GB/T18380.34-2008/IEC60332-3-23《电缆和光缆在火焰条件下的燃烧试验第34部分：垂直安装的成束电线电缆火焰垂直蔓延试验 B 类》；
2.5符合GB/T18380.35-2008/IEC60332-3-24：2000《电缆和光缆在火焰条件下的燃烧试验第35部分：垂直安装的成束电线电缆火焰垂直蔓延试验 C 类》；
2.6符合GB/T18380.36-2008/IEC60332-3-25：2000《电缆和光缆在火焰条件下的燃烧试验第36部分：垂直安装的成束电线电缆火焰蔓延试验 D类》。

三、设备结构：
3.1本机总共分为两大部份:燃烧箱、电控箱，两部分均为单独可移动式，每一个装置底部装有脚轮，方便移动和清洁卫生。
3.2燃烧箱排风口设于机箱顶部，能有效均速地将废气排出，底部设有若干进气孔，保证在试验过程过箱体内的氧含量。
3.3燃烧箱体顶部设有喷水装置，当试样燃烧达到规定的时间（1H）可启动电源强行熄灭火焰。
4.4燃烧箱正面安装大门，门上设有钢化玻璃视窗，能够随时观察室内试验情况。试验过程中，大门为关闭密封状态，防止燃烧产生的有害物质污染室内空气。
四、组件、材质及功能：
4.1机箱尺寸：L1000*W2000*H4000（mm）。符合GB/T 18380.31 5.1条款要求。
4.2控制箱：控制箱采用烤漆，数控机床加工成型，圆弧造型美观。
4.3喷灯：质均采用不锈钢，防腐防锈。供火表面钻有242个直径为1.32mm孔径，这些孔的中心距离为3.2mm，分三排交错排列，每排分别为81、80和81个，分布在标称尺寸为257×4.5mm的范围内。另外，在喷火板两侧各开一排小孔，这些导向孔可保持火焰的稳定燃烧

五、环境使用条件：
5.1地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘。
5.2附近没有强电磁辐射源。
5.3设备周围留有适当的维护空间。
5.4温度：5℃～30℃。
5.5气压：86～106kpa。
5.6 AC220V/50HZ。
5.7电压允许波动范围： 220V±10%。
5.8频率允许波动范围： 50Hz±1%。
5.9要求用户在安装现场为设备配置相应容量的空气、电力开关，并且此开关必须是独立专门供本设备使用。
5.10设备不工作时，环境的温度应保持+0～45℃以内。
5.11整机全部接地。
